管道的连接、道架的安装

发布时间： 2021/12/10

　　　　　管道的连接、道架的安装
　　1.化工管道布置的要求
　　(1)物料因素
　　①输送易燃、易爆、有毒及有腐蚀性的物料管道不得敷设在生活问、楼梯、走廊和门等处，这些管道上还应设置安全阀、防爆膜、阻火器和水封等防火防爆装置，并应将放空管引至指定地点或高过屋面2m以上。
　　②有腐蚀性物料的管道，不得敷设在通道上空和并列管线的上方或内侧。
　　③管道敷设时应有一定的坡度，坡度方向一般是沿物流的方向，坡度一般为l/100-5/1000；黏度小的液体物料管道可取5/1000左右，含固体的物料管道可取1/100左右。
　　④真空管线应尽量短，尽量减少弯头和阀门，以降低阻力，达到更高的真空度。
　　(2)考虑施工、操作及维修便利· ①管道应尽量集中布置在公用管架上，平行走直线，少拐弯，少交叉，不妨碍门窗开启和设备、阀门及管件的安装维修，并列管道的阀门应尽量错开排列。
　　②支管多的管道应布置在并行管线的外侧，引出支管时，气体管道应从上方引出，液体管道应从下方引出，管道应尽量避免出现“气袋”、“口袋”和“盲肠”。
　　③管道应尽量沿墙面敷设，或布置在固定于墙上的管架上，管道与墙面之间的距离以能容纳管件、阀门及方便安装维修为宜。
　　(3)安全生产
　　①架空管道与地面的距离除符合工艺要求外，还应便于操作和检修。管道跨越通道时，最低点离地：通过人行道时不小于2m；通过公路时不小于4.5m；通过铁路时不小于6m；通过厂区主要交通干线时离地5m。
　　②直接埋地或管沟中敷设的管道通过道路时应加套管等保护。
　　③为了防止介质在管内流动产生静电聚集而发生危险，易燃、易爆介质的管道应采取接地措施，以保证安全生产。
　　④长距离输送蒸汽或其他热物料的管道，应考虑热补偿问题，如在两个喷射器固定支架之间设置补偿器和滑动支架。
　　(4)其他因素
　　①管道与阀门一般不宜直接支承在设备上。
　　②距离较近的两设备问的连接管道，不应直连，应用45度或90度弯接。
　　③管道布置时应兼顾电缆、照明、仪表及采暖通风等其他非工艺管道的布置。
　　2.管道的连接
　　管路连接包括管子与管子、管子与管件、阀门及设备接口等处的连接。常用的连接方法有：承插式连接、螺纹连接、法兰连接和焊接，如图4所示。
　　

　　(a)承插式连接　　(b)螺纹连接　　　(c)法兰连接(d)焊接
图4雷逼的连接

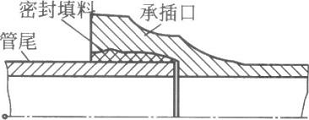

　　(1)承插式连接
　　铸铁管、耐酸陶瓷管和水泥管常用承插式连接。管子的一头扩大成钟形，另一根管子的平头可以插入，环隙间先用麻丝或石棉填充，然后注入水泥或沥青等胶合剂。其优点是：安装方便；允许两管中心线有较大的偏差。缺点是：难以拆除；高压时不可靠。
　　(2)螺纹连接
螺纹连接常用于水、煤气管。管端有螺纹，可用现成的螺纹管件将其连接面构成管路。用于连接直管的管件常用的有管箍和活络管接头。
　　（3）法兰连接
　　法兰连接是常用的连接方式，如图所示，其优点是：装拆方便；密封可靠，适用的压力，温度和管径范围很大。
　　(4)焊接
　　焊接连接较上述连接方法都经济、方便、严密。焊接连接管路特别适宜于长管路，但对经常拆除的管路和对焊缝有腐蚀性的物料管路，以及不允许动火的车间安装管路，不得使用焊接。
